금형 스프링 색상별 하중 등급 정리표

금형 스프링은 프레스 금형, 사출 금형, 트랜스퍼 장비 등 고하중이 반복되는 산업 현장에서 필수적으로 사용되는 부품입니다. 이 스프링들은 일반적인 스프링보다 훨씬 높은 내구성과 복원력을 가지며, 구조적 안정성을 유지하는 데 중요한 역할을 합니다.

금형 스프링 색상별 하중 등급 정리표

특히 색상별로 하중 등급이 구분되어 있어, 스프링 교체나 선택 시 시각적으로 쉽게 판단할 수 있다는 장점이 있습니다. 이번 글에서는 금형 스프링의 색상에 따른 하중 분류, 실제 수치 예시, 실무 적용 팁까지 모두 정리해드립니다.

왜 색상으로 하중을 구분할까?

금형 스프링은 다양한 크기와 하중 특성을 가지기 때문에 외형만 보고는 정확한 등급을 파악하기 어렵습니다. 이에 따라 JIS, ISO 등 국제 표준에서는 색상으로 하중 등급을 명확히 구분하여 현장에서 빠르게 스프링을 식별하고 설치할 수 있도록 합니다.

• ✅ 색상만으로 하중 구분 가능 → 조립 실수 방지
• ✅ 유지보수 시 빠른 대응 가능 → 생산성 향상
• ✅ 스프링 강도 일관성 확보 → 설계 기준 표준화

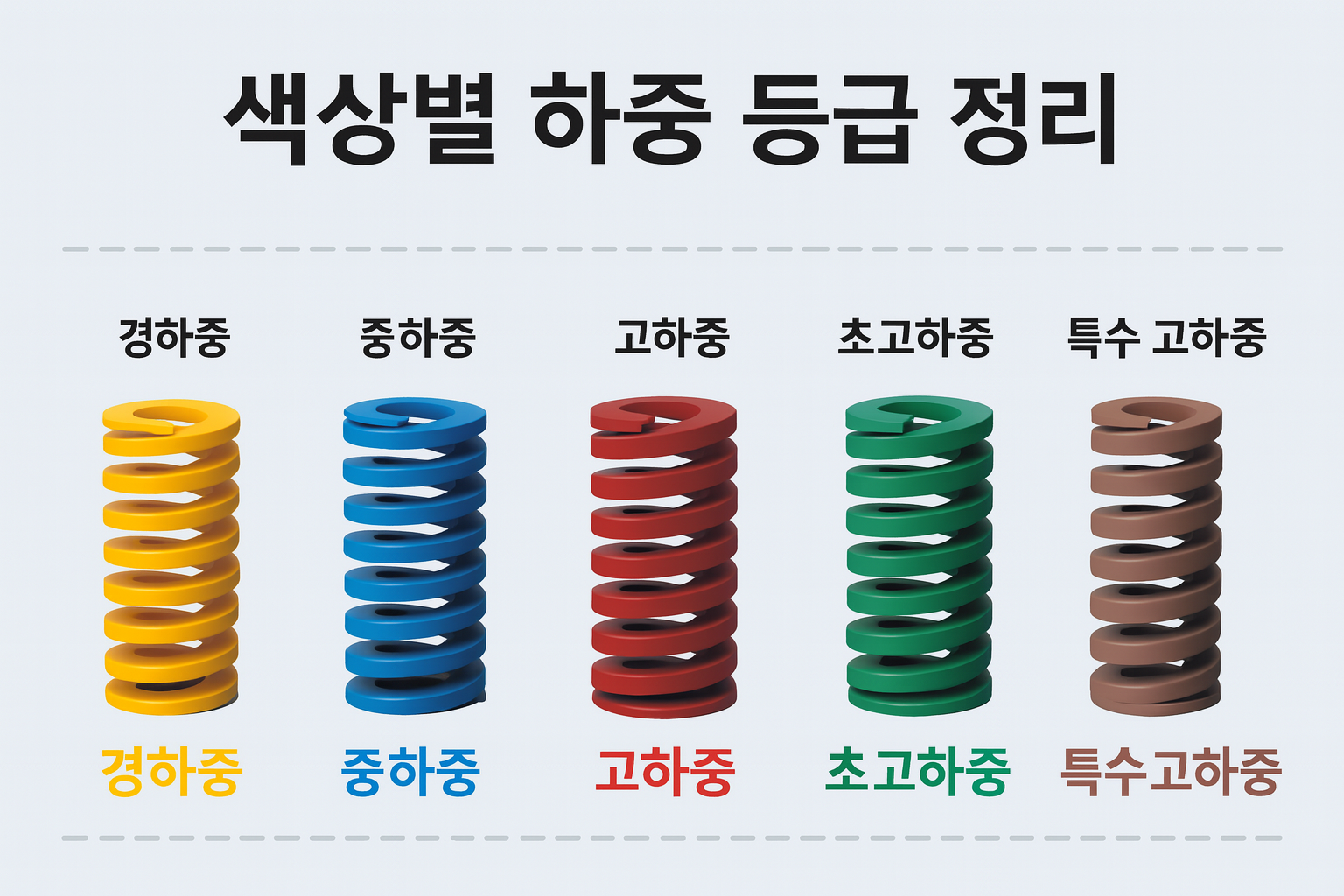

※ 대표적인 금형용 다이스프링 색상 (왼쪽부터 경하중 → 초고하중 순)

색상별 하중 등급 표 (JIS 기준)

색상	하중 등급	설명	주요 용도
🟡 노란색	경하중	소형 장비, 낮은 하중	사출 금형 복귀 스프링
🔵 파란색	중하중	일반적인 산업 현장	프레스 금형, 다이 금형
🔴 빨간색	고하중	반복 하중 많은 환경	고속 금형, 대형 구조
🟢 초록색	초고하중	극한 하중에 견딤	산업기계, 대형 금형
🟣 보라/갈색	특수 고하중	주문제작 사양 포함	건설장비, 특수 금형
⚫ 검정색	특수 고강도	특수 조건 대응	고속라인, 고온환경

금형 스프링 코드 (DW 시리즈) 해설

약칭	색상	하중 등급	설명
DWF	노란색	경하중	복귀용, 가장 약한 하중
DWL / DWLR	파란색	경~중하중	일반 산업용 금형
DWM	빨간색	중하중~고하중	반복 하중 환경용
DWH	초록색	고하중	대형 금형, 산업기계용
DWB	보라/갈색	극고하중	특수 제작 및 초고하중 대응

💡 TIP: DW는 Die Spring (금형 스프링)의 약자이며, 뒤에 붙는 F / L / M / H / B는 Force · Load · Medium · Heavy · Big의 머릿글자로 하중 등급을 나타냅니다. 예를 들어, DWF는 약한 하중용 스프링, DWH는 고하중용을 의미합니다.

색상별 실제 하중 수치 예시 (외경 20mm · 자유길이 50mm 기준)

아래 표는 대표적인 금형용 다이스프링(외경 20mm / 자유길이 50mm 기준)의 색상별 하중 범위와 권장 압축량을 정리한 것입니다. (단위: kgf)

색상	허용 하중 (kgf)	권장 압축량 (mm)	특징
🟡 노란색	10 ~ 15	10 ~ 12	가장 약한 하중 / 복귀 스프링용
🔵 파란색	20 ~ 30	8 ~ 10	중간 하중 / 범용 금형용
🔴 빨간색	40 ~ 50	6 ~ 8	고하중 / 반복 충격 대응
🟢 초록색	60 ~ 70+	5 ~ 6	초고하중 / 대형 금형 및 산업기계용

⚠️ 주의: 위 수치는 대표적인 참고값이며, 실제 제품의 하중 성능은 제조사·재질·모델 사양에 따라 ±10~20% 정도 달라질 수 있습니다.
설계 전 반드시 해당 제품의 공식 카탈로그 데이터를 확인하고, 권장 압축량 범위를 초과하지 않도록 주의하세요.

📁 대원스프링 공식 카탈로그 다운로드

최신 JIS 규격 기준 금형 스프링의 규격, 치수, 하중 데이터를 모두 정리한 Daewon Spring 공식 카탈로그 PDF를 지금 바로 받아보세요.

📥 대원스프링 카탈로그 PDF 다운로드

※ 자료 출처: 대원스프링 공식 카탈로그
실무 설계 전, 반드시 제조사 스펙 기준을 확인하세요.

실무에서 자주 발생하는 선택 실수

다이스프링을 색상만 보고 선택하는 것은 매우 위험한 습관입니다. 실제 현장에서는 이런 단순한 선택 실수로 인해 스프링이 파손되거나 금형 전체가 손상되는 사고가 적지 않게 발생합니다.

예를 들어, 중하중(🔵 파란색)이 필요한 환경에 경하중(🟡 노란색)을 사용하면 스프링이 쉽게 좌굴·파단될 수 있습니다. 반대로 소형 금형에 초고하중(🟢 초록색)을 적용하면 반발력이 과도해져 금형 수명이 단축되거나 가이드 핀·플레이트에 손상이 생길 수 있습니다.

💡 실무 팁:
✅ 같은 색상이라도 제조사마다 허용 하중과 권장 압축량이 다릅니다.
✅ 구매 전 반드시 공식 카탈로그의 하중 기준표를 확인하고, 설치 환경에서 필요한 하중값을 계산해 비교하세요.
✅ 가능한 경우 자유 길이(L₀) · 설치 길이(L₁) · 최대 압축량(ΔL)까지 산출하여 안전 여유를 확보하는 것이 좋습니다.

정리하며

• 색상은 하중 등급을 한눈에 식별하기 위한 기준일 뿐, 절대적인 판단 근거가 아닙니다.
• 허용 하중 수치는 제조사·모델·재질에 따라 달라지므로 반드시 공식 카탈로그 데이터를 확인하세요.
• 정확한 스프링 선택은 금형의 수명과 생산성, 제품 품질까지 직결되는 핵심 요소입니다.

금형 스프링을 선택할 때는 단순히 색상만 보고 결정하지 말고, 하중·규격·자유 길이·설치 조건 등을 모두 종합적으로 고려해야 합니다.

올바른 선택 하나가 금형의 수명을 연장하고, 유지보수 비용을 줄이며, 생산 공정의 안정성을 크게 높여줍니다. 이 글을 통해 다이스프링 선택에 대한 감이 잡히셨다면, 아래의 금형 설계·부품 관련 글들도 함께 참고하여 실무 완성도를 한 단계 높여보세요.
